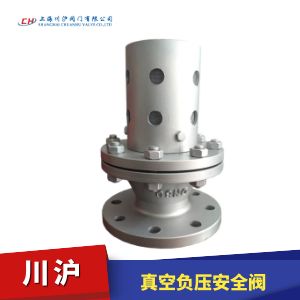

真空負壓安全閥適用溫度≤200℃的負壓系統，當客器內負壓超過允許值時，該閥自動開啟，吸入空氣；當容器內負壓達到允許值時，該閥自動關閉，從而保護設備及系統。安裝在正常非負壓系統，當客器和系統和放散閥未打開，產生負壓時，此閥自動開啟。
| NO | 零件名稱 | TFA72W-P材料 | TFA72W-R材料 |
|---|---|---|---|
| 1 | 閥體 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 閥座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 調節閥 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 閥蓋 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 |
| 公稱通徑DN(mm) | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN150 | DN200 | DN250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 重量 | 6 | 8.5 | 10 | 13 | 17 | 20 | 23 | 40 | 55 | 70 | |

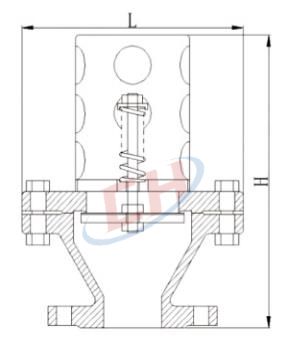

| 安裝尺寸 | L | 135 | 155 | 170 | 190 | 210 | 220 | 240 | 335 | 380 | 440 |
| H | 185 | 200 | 220 | 240 | 260 | 280 | 300 | 365 | 400 | 420 | |
| 呼吸閥說明書 | 下載 |
|---|
