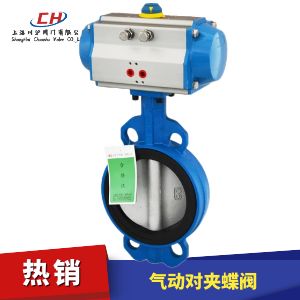

氣動對夾蝶閥是中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業。
附件選型
氣動對夾蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 公稱通徑DN(mm) | 50～1200 |
|---|---|
| 公稱壓力 | PN1.0、1.6、2.5MPa |
| 連接形式 | 對夾式 |
| 閥板形式 | 垂直板式 |
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 |
| 控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) |
| 零件名稱 | 材料名稱 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
| 密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 設計依據 | GB標準 | |
|---|---|---|
| 設計標準 | GB/12238 | |
| 結構長度 | 法蘭 連接 | GB/12221 |
| 連接法蘭尺寸 | GB/12221 | |
| 試驗和檢驗 | JB/T9002 | |

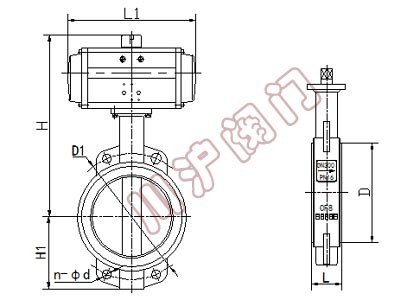

| 公稱通徑 | 外形尺寸 | 連接尺寸 | |||||
|---|---|---|---|---|---|---|---|
| L | L1 | H | H1 | D | D1 | n-Φd | |
| 50 | 42 | 141 | 269 | 68 | 52.9 | 120 | 4-23 |
| 65 | 44.7 | 159 | 283 | 75 | 64.5 | 136.2 | 4-23 |
| 80 | 45.2 | 159 | 289 | 93 | 78.8 | 160 | 4-23 |
| 100 | 52.1 | 211 | 320 | 104 | 10.4 | 185 | 4-23 |
| 125 | 54.4 | 248 | 351 | 118 | 123.3 | 215 | 4-23 |
| 150 | 55.8 | 269 | 380 | 133 | 155.6 | 238 | 4-25 |
| 200 | 60.6 | 345 | 435 | 165 | 202.5 | 295 | 4-29 |
| 250 | 65.6 | 409 | 509 | 197 | 250.5 | 357 | 4-29 |
| 300 | 76.5 | 438 | 597 | 224 | 301.6 | 407 | 4-30 |
| 350 | 76.5 | 550 | 653 | 267 | 333.3 | 467 | 4-30 |
| 400 | 86.5 | 550 | 720 | 309 | 389.6 | 515 | 4-30 |
| 450 | 105.6 | 600 | 772 | 328 | 440.51 | 565 | 4-30 |
| 500 | 131.8 | 633 | 867 | 361 | 491.5 | 620 | 4-33 |
| 600 | 152 | 730 | 998 | 459 | 592.5 | 725 | 4-36 |
| 700 | 163 | 1230 | 1116 | 520 | 695 | 840 | 4-36 |
| 800 | 188 | 1430 | 1330 | 591 | 794.7 | 950 | 4-39 |
