氣動對夾蝶閥是由氣動執行器和三偏心金屬硬密封對夾蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
附件選型
氣動對夾蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 公稱通徑 mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 MPa | 0.6、1.0、1.6、2.5 | |||||||||||||||||
| 連接方式 | 對夾式 | |||||||||||||||||
| 動作范圍 | 0～90° | |||||||||||||||||
| 密封形式 | 金屬密封 | |||||||||||||||||
| 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 | |||||||||||||||||
| 供氣壓力 | 0.4～0.7MPa | |||||||||||||||||
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | |||||||||||||||||
| 環境溫度 | -30～+70℃ | |||||||||||||||||
| 作用形式 | 單作用執行機構、雙作用執行機構 | |||||||||||||||||
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | |||||||||||||||||
| 零件名稱 | 材料名稱 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
| 密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 設計依據 | GB標準 | |
|---|---|---|
| 設計標準 | GB/12238 | |
| 結構長度 | 法蘭 連接 | GB/12221 |
| 連接法蘭尺寸 | GB/9113、JB/T79 | |
| 試驗和檢驗 | JB/T9002 | |

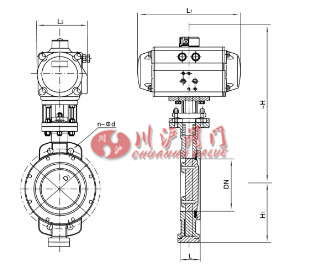

| 公稱通徑 | 外形尺寸 | 連接尺寸(標準值) | |||||
|---|---|---|---|---|---|---|---|
| L | L1 | L2 | ~H | H1 | D1 | n-Φd | |
| 50 | 43 | 159 | 83 | 277 | 65 | 125 | 4-18 |
| 65 | 46 | 211 | 95 | 287 | 75 | 145 | 4-18 |
| 80 | 46 | 248 | 107 | 365 | 85 | 160 | 8-18 |
| 100 | 52 | 269 | 123 | 426 | 130 | 180 | 8-18 |
| 125 | 56 | 315 | 141 | 436 | 175 | 210 | 8-18 |
| 150 | 56 | 345 | 152 | 466 | 190 | 240 | 8-22 |
| 200 | 60 | 409 | 172 | 593 | 215 | 295 | 12-22 |
| 250 | 68 | 438 | 187 | 682 | 265 | 355 | 12-26 |
| 300 | 78 | 550 | 215 | 725 | 305 | 410 | 12-26 |
| 350 | 78 | 600 | 240 | 832 | 340 | 470 | 16-26 |
| 400 | 102 | 633 | 262 | 862 | 360 | 525 | 16-30 |
| 450 | 114 | 633 | 262 | 945 | 400 | 585 | 20-30 |
| 500 | 127 | 730 | 300 | 1058 | 430 | 650 | 20-33 |
| 600 | 154 | 1320 | 440 | 1108 | 190 | 770 | 20-36 |
| 700 | 165 | 1430 | 480 | 1170 | 555 | 840 | 24-36 |
| 800 | 190 | 1430 | 480 | 1325 | 620 | 950 | 24-39 |
