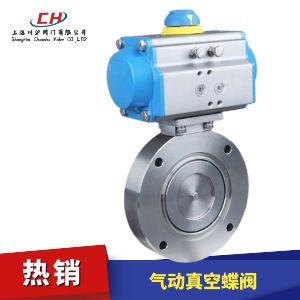

GIQ氣動真空蝶閥是由氣動執行器和真空蝶閥組成，使用在負壓的場合，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
附件選型
氣動真空蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 適用范圍（Pa） | 10?5 ?~1.3×10?-6 |
| 閥門漏率（Pa.L/S) | 1.3×10?-7 |
| 介質溫度（℃） | -25~+80（密封材料為丁晴橡膠） |
| -30~+150（密封材料為氟橡膠） | |
| 閥門主要部件材料 | 不銹鋼或碳鋼 |
| 氣源壓力（MPa） | 0.4~0.8 |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |
| 電源電壓 | 標準出廠：AC220V/50Hz |
| 特殊指定：①AC110V;②DC24V;③DC12V等 | |
| 信號反饋 | 標準出廠：閥位指示器 |
| 特殊指定：可選①微動開關②智能型4~20mA DC③防爆型微動開關 | |
| 氣缸可選 | 標準出廠：雙作用式 |
| 特殊指定：單作用式（有彈簧返回）?可選常開或常閉 |

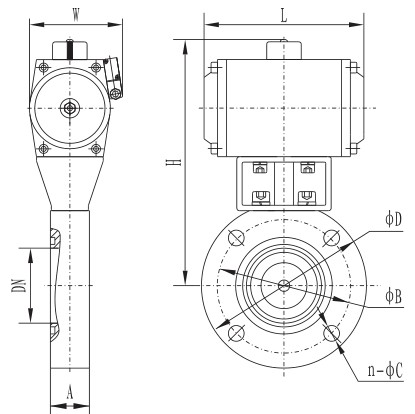

| 型號 | 通徑（DN） | ΦD | ΦB | H | A | L | W | n-ΦC |
| GIQ-25B | 25 | 70 | 55 | 190 | 22 | 168 | 92 | 4-Φ7 |
| GIQ-32B | 32 | 78 | 64 | 193 | ||||
| GIQ-40B | 40 | 85 | 70 | 196 | ||||
| GIQ-50B | 50 | 110 | 90 | 210 | 4-Φ9 | |||
| GIQ-63B | 63 | 130 | 110 | 220 | 26 | |||
| GIQ-80B | 80 | 145 | 125 | 253 | 30 | 204 | 105 | |
| GIQ-100B | 100 | 170 | 145 | 265 | 4-Φ12 | |||
| GIQ-125B | 125 | 195 | 170 | 278 | 35 | |||
| GIQ-150B | 150 | 220 | 195 | 335 | 268 | 140 | 8-Φ12 | |
| GIQ-200B | 200 | 275 | 250 | 383 | 40 | 298 | 165 | |
| GIQ-250B | 250 | 330 | 300 | 457 | 45 | 458 | 200 | |
| GIQ-300B | 300 | 380 | 350 | 513 | 55 | 525 | 231 | 8-Φ14 |
| GIQ-400B | 400 | 500 | 465 | 611 | 60 | 532 | 251 | 8-Φ18 |
