| 閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15~50mm |
| 公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃) |
| 執行機構 | 雙作用氣缸、單作用氣缸(彈簧復位) |
| 控制附件 | 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

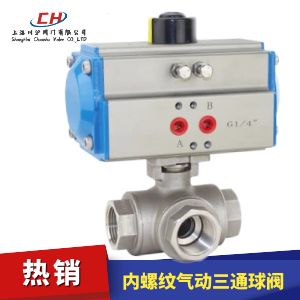

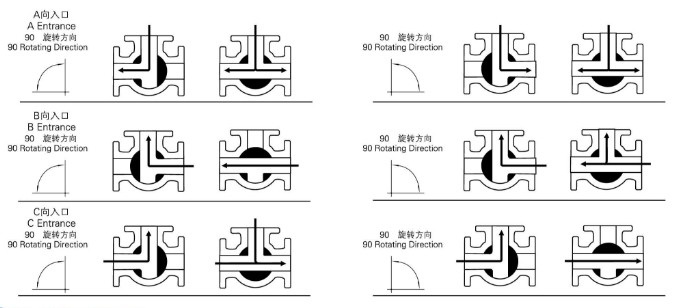

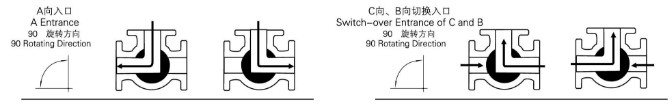

內螺紋氣動三通球閥是由角行程氣動執行機構和三通內螺紋球閥組成。根據管道中不同的介質選用四氟密封（≤150℃）、PPL密封（≤250℃）或金屬密封（≤425℃）。氣動三通球閥分"T"型三通球閥和"L"型三通球閥，具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。氣動內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
附件選型
內螺紋氣動三通球閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | ||||||
| 閥體形式 | 三段式分體式閥體 | ||||||
| 連接形式 | 螺紋式、焊接式 | ||||||
| 動作范圍 | 0～90° | ||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | ||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | ||||||
| 死區 | 帶定位器：小于全行程的±2% | ||||||
| 可調范圍 | 250：1 | ||||||
| 配置執行機構 | AT系列單雙作用氣動執行器 | ||||||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
| 設計依據 | GB標準 | ANSI標準 |
|---|---|---|
| 設計標準 | GB/12237 | ANSI B16.34 |
| 試驗和檢驗 | JB/T9092 | API 598 |

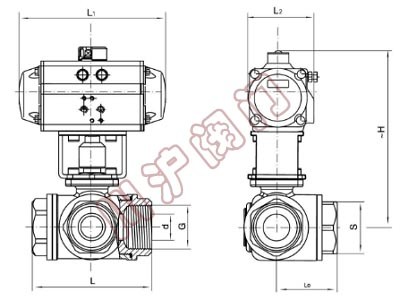

| 公稱通徑 | 外形連接尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | in | D | G | L | L0 | L1 | L2 | ~H | S |
| 15 | 1/2 | 10 | 1/2 | 68 | 34 | 141 | 71 | 177 | 26 |
| 20 | 3/4 | 15 | 3/4 | 78 | 39 | 141 | 71 | 180 | 32 |
| 25 | 1 | 20 | 1 | 86 | 43 | 159 | 83 | 199 | 38 |
| 32 | 1-1/4 | 25 | 1-1/4 | 111 | 55.5 | 211 | 95 | 231 | 49 |
| 40 | 1-1/2 | 32 | 1-1/2 | 126 | 63 | 248 | 107 | 235 | 56 |
| 50 | 2 | 38 | 2 | 143 | 71.5 | 248 | 107 | 263 | 70 |
