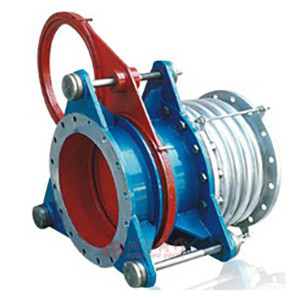

盲板閥帶波紋管又名手動扇形盲板閥、手動翻板閥、手動扇形閥，為長結構系列，在右閥體上設有伸縮器，用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。
盲板閥帶波紋管廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。
| 公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 強度試驗壓力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
| 適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
| ＜120 | ＜250 | ＜300 | ||
| 適用介質 | 煤氣等有毒、有害、易燃?xì)怏w | |||
| 采用標準 | 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 | |||
| 主要零部件材料 | 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 | |||

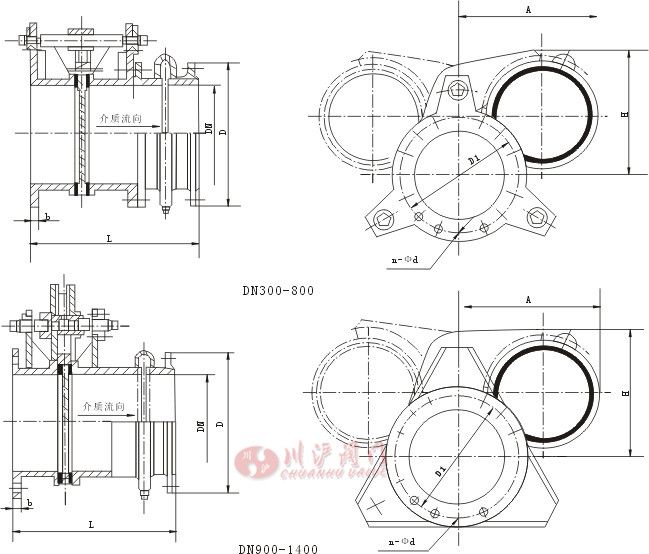

| DN | D | D1 | b | n-φd | 長系列 L |
| 200 | 320 | 280 | 14 | 8-φ18 | 500 |
| 250 | 375 | 335 | 14 | 12-φ18 | 500 |
| 300 | 440 | 395 | 16 | 12-φ22 | 500 |
| 350 | 490 | 445 | 16 | 12-φ22 | 500 |
| 400 | 540 | 495 | 16 | 16-φ22 | 600 |
| 450 | 595 | 550 | 20 | 16-φ22 | 600 |
| 500 | 645 | 600 | 20 | 20-φ22 | 600 |
| 600 | 755 | 705 | 20 | 20-φ26 | 600 |
| 700 | 860 | 810 | 20 | 24-φ26 | 600 |
| 800 | 975 | 920 | 22 | 24-φ30 | 600 |
| 900 | 1075 | 1020 | 22 | 24-φ30 | 630 |
| 1000 | 1175 | 1120 | 22 | 28-φ30 | 630 |
| 1200 | 1375 | 1320 | 22 | 32-φ30 | 750 |
| 1400 | 1575 | 1520 | 26 | 36-φ30 | 750 |
| 1500 | 1675 | 1620 | 26 | 36-φ30 | 750 |
| 1600 | 1790 | 1730 | 26 | 40-φ30 | 750 |
| 1800 | 1990 | 1930 | 26 | 44-φ30 | 750 |
| 2000 | 2190 | 2130 | 26 | 48-φ30 | 750 |
