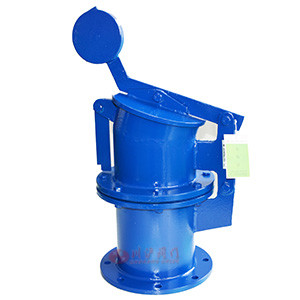

XB-42和XB-61泄爆閥由閥體、爆破膜、夾持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統超壓時，爆破膜破裂，瞬間泄壓，閥蓋彈起后在重力作用下復位。本泄爆閥在更換爆破膜時需垂直向上掀起閥體及夾持器。 爆破膜由用戶根據工藝特性自備.主要適用于建材、冶金、石油、化工等行業部門。
| 型號 | XB-61型、XB-42型 |
| 適用于爆破計算壓力（絕）MPa | 0.1 |
| 強度試驗壓力MPa | 1.5 |
| 強度試驗壓力MPa | ≤350 |
| 適用介質 | 壓縮易爆氣體 |
| 零件名稱 | 閥體 | 連接體 | 杠桿 | 閥蓋 | 密封圈 | 膜片 |
| 材料 | 碳鋼、不銹鋼 | 碳鋼、不銹鋼 | 碳鋼、不銹鋼 | 碳鋼、不銹鋼 | 橡膠 | 合金鋁 |

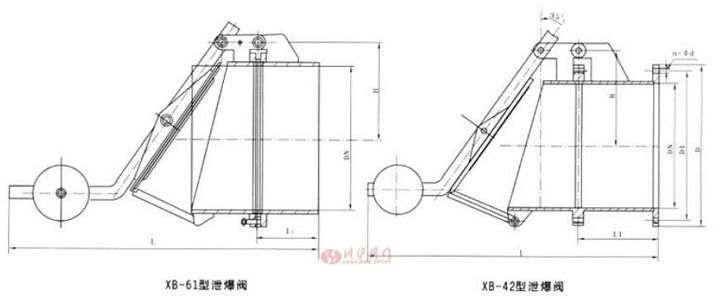

| DN | D | n-d | D1 | b | L | L1 | H | 重量KG |
| 300 | 440 | 12-22 | 395 | 16 | 880 | 250 | 250 | 52 |
| 350 | 490 | 12-22 | 445 | 16 | 907 | 250 | 275 | 69 |
| 400 | 540 | l6-22 | 495 | 16 | 1010 | 250 | 300 | 77 |
| 450 | 595 | 16-22 | 550 | 16 | 1060 | 252 | 325 | 83 |
| 500 | 645 | 20-22 | 600 | 20 | 1180 | 300 | 370 | 112 |
| 600 | 755 | 20-26 | 705 | 20 | 1280 | 300 | 120 | 152 |
| 700 | 8G0 | Z4-4>26 | 810 | 20 | 1390 | .too | ?170 | 193 |
| 800 | 975 | 24-30 | 920 | 20 | 1480 | 300 | 520 | 163 |
| 900 | 1075 | 24-30 | 1020 | 20 | 1590 | 350 | 600 | 335 |
| 1000 | 1175 | 28-30 | 1120 | 20 | 1680 | 350 | 650 | 375 |
